A gyorsító felújított vezérlőrendszere a folyamatszabályozási szinten hálózatba kötött PLC-ket alkalmaz, az operátori megjelenítés és vezérlés pedig Windows alapú PC-kel történik. A gyorsító és összetevői aktuális állapotának vizuális ábrázolása nagy segítséget jelent az üzemeltetésben. Az összetevők állapota elsősorban a PLC-kben áll rendelkezésre, onnan beolvashatóak a fő vezérlőprogramba. Ahhoz, hogy a rendszerállapotot folyamatosan ki tudjuk jelezni, ezeket az értékeket valamilyen programok közötti kommunikációs protokollal ki kell olvasni a vezérlőprogramból, és egy megfelelő grafikus kijelzőn ábrázolni kell őket. Kijelzőnek egy nagyméretű, 1920x1080 felbontású LCD-monitort választottunk, amelyet 90º-kal elfordítva (függőleges helyzetben) építettünk be a pult mögötti vezérlőszekrénybe.

Kép

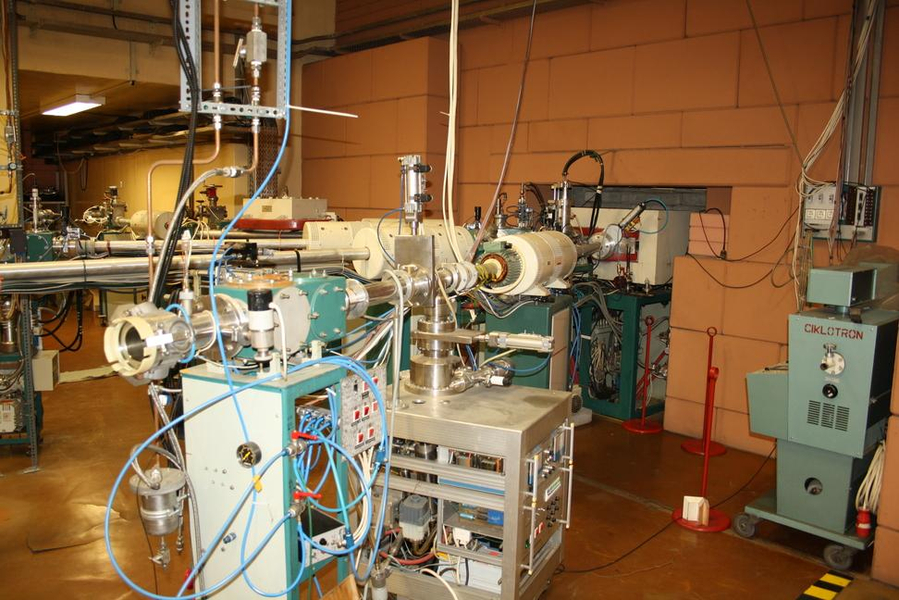

A részecskenyaláb a ciklotronból történő kivonás után belép a nyalábvezető rendszerbe, amely eljuttatja a kiválasztott besugárzási helyre jó hatásfokkal és a megkívánt jellemzőkkel. A felhasználás szempontjából nagyon fontos nyalábjellemzők pl.: az intenzitás, nyalábméret és energiapontosság. A nyalábvezető rendszer ezeket a feladatokat elektromágneses eszközökkel végzi. Kétpólusú, azaz dipól mágnesek térítik el a nyalábot a kívánt irányba, míg négypólusú ún. kvadrupól mágnesek végzik a nyaláb fókuszálását. Számos diagnosztikai eszköz biztosítja a nyaláb jellemző paramétereinek mérését és ellenőrzését a nyalábvezetés során. A kísérleti berendezések a nyalábcsatornák végein helyezkednek el. Minden nyalábcsatorna egy adott típusú feladatra optimalizált, ezért a berendezéseket mindig a kísérlet számára legmegfelelőbb nyalábcsatorna végére telepítik.
